پروڈکٹ کا تعارف
ریڈیو اور ٹیلی ویژن ٹاور ایک اسٹیل ڈھانچے کا ٹاور ہے جو نشریاتی ٹیلی ویژن سگنل ٹرانسمیشن اور کمیونیکیشن کوریج کے لیے استعمال ہوتا ہے، اور ٹیلی ویژن اسٹیشنوں، کمیونیکیشن بیس اسٹیشنز اور اسی طرح کی دیگر ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتا ہے۔
پیرامیٹر
|
پیرامیٹر کا زمرہ |
بنیادی اشارے |
|
بنیادی پیرامیٹرز |
ٹاور کی اونچائی (10-120m اختیاری)، ٹاور کراس سیکشن کی شکل (مربع، طرف کی چوڑائی 1.5-6m)، حصے کی اونچائی (6m فی سیگمنٹ سے کم یا اس کے برابر، آمدورفت میں آسانی کے لیے) |
|
اہم مواد کے پیرامیٹرز |
زاویہ اسٹیل کی تفصیلات (L40×4~L200×20)، مواد (Q235B/Q345B/ASTM A36)، کنکشن کا طریقہ (بولٹ کنکشن، M16~M30 ہائی-طاقت کے بولٹ) |
|
پیرامیٹرز لوڈ کریں۔ |
ڈیزائن ہوا کی رفتار (30-60m/s، ہدف کے علاقے کے موسمیاتی ڈیٹا سے ملنے کی ضرورت ہے)، برف کی موٹائی (0-50mm)، زلزلے کی شدت (6-9 ڈگری)، اینٹینا لوڈ (سنگل اینٹینا 500 کلوگرام سے کم یا اس کے برابر) |
|
سنکنرن تحفظ کے پیرامیٹرز |
گرم-ڈپ گیلوانائزنگ پرت کی موٹائی (اسٹیل کی موٹائی -5 سے کم یا اس کے مساوی، 55μm سے زیادہ یا اس کے برابر، اسٹیل کی موٹائی -6 سے زیادہ یا اس کے مساوی، 85μm سے زیادہ یا اس کے برابر؛ بولٹ 55μm سے زیادہ یا اس کے برابر)، کوٹنگ کی پرت 55μm سے زیادہ یا اس کے برابر) |
|
فاؤنڈیشن کے پیرامیٹرز |
فاؤنڈیشن بیئرنگ کی صلاحیت کی ضرورت (150kPa سے زیادہ یا اس کے برابر)، فاؤنڈیشن کی قسم (آزاد فاؤنڈیشن/رافٹ فاؤنڈیشن) |
بنیادی فوائد
اعلی-طاقت کا ساختی ڈیزائن:Q235B/Q345B یا ASTM A36 سٹیل + اینگل سٹیل ڈھانچہ (L40×4~L200×20) کے ساتھ بنایا گیا، جو 30-60 m/s کی ہوا کی رفتار کو برداشت کرنے کے قابل ہے۔
زیادہ بوجھ-برداشت کرنے کی صلاحیت:سنگل اینٹینا لوڈ 500 کلوگرام سے کم یا اس کے برابر؛ ملٹی-پلیٹ فارم ڈیزائن براڈکاسٹنگ، ٹیلی ویژن، اور مواصلاتی آلات کی بیک وقت تنصیب کی اجازت دیتا ہے۔
گرم-ڈپ جستی سنکنرن تحفظ:زنک چڑھانا 55–85 μm سے زیادہ یا اس کے برابر، مؤثر طریقے سے ہوا، بارش اور سنکنرن ماحول کے خلاف مزاحمت کرتا ہے۔
حسب ضرورت خدمات
طول و عرض:اونچائی 10–120m، کراس-سیکشن 1.5–6m، 6m حصوں سے کم یا اس کے برابر
ساخت:پلیٹ فارم کی پرتیں، اینٹینا سپورٹ، سازوسامان بڑھنے کی پوزیشنیں۔
مواد:Q235B/Q345B/ASTM A36
ماحولیاتی ڈیزائن:ہوا کی رفتار 30–60m/s، زلزلہ مزاحمت 6–9، icing 0–50mm
فنکشنل کنفیگریشن:لائٹنگ، بجلی سے تحفظ، پاور سسٹم، مینٹیننس پلیٹ فارم
ظاہری شکل:حسب ضرورت رنگ، اشارے اور لوگو
بنیاد:آزاد فاؤنڈیشن / رافٹ فاؤنڈیشن (150kPa سے زیادہ یا اس کے برابر)

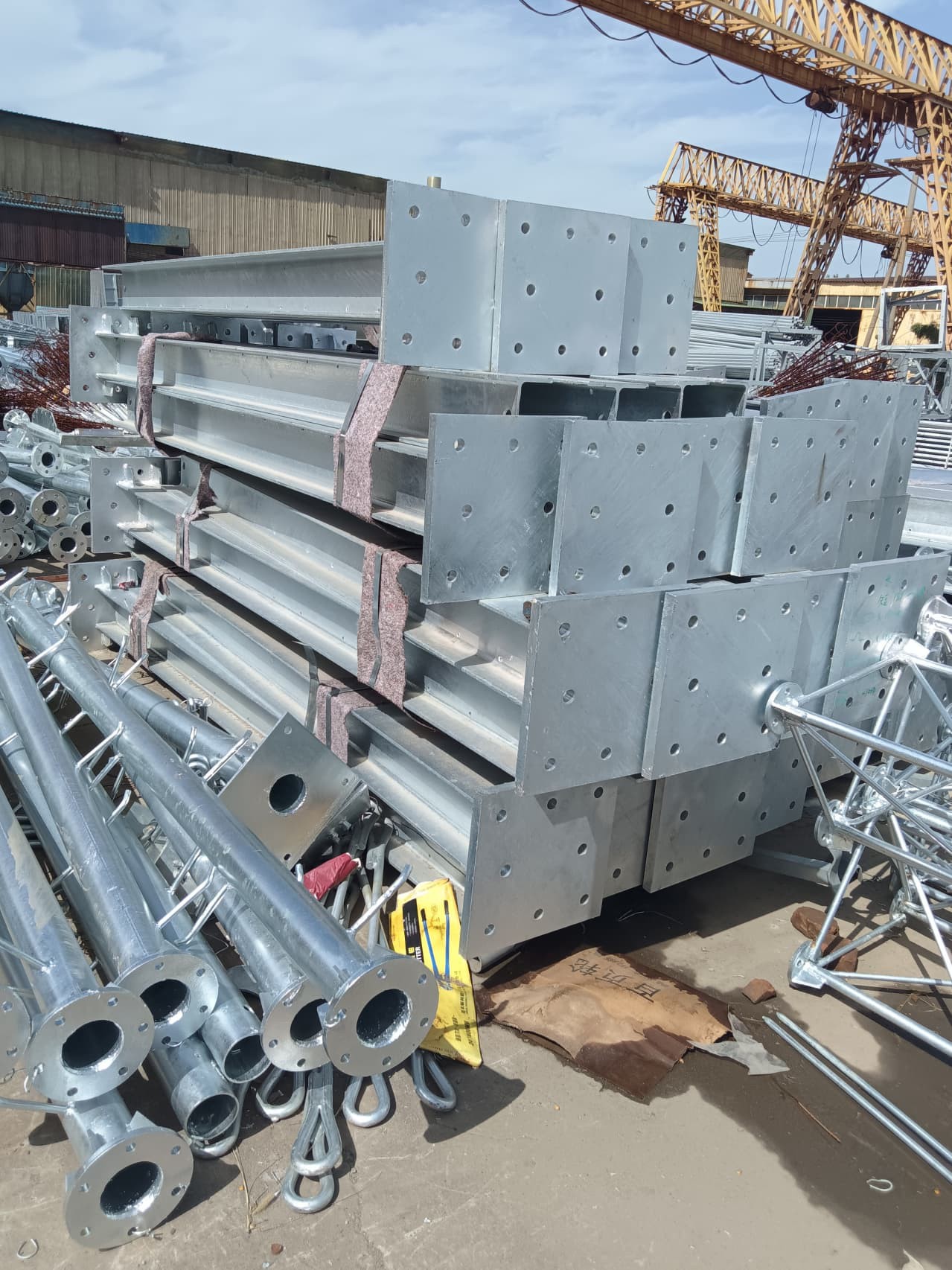

ہماری فیکٹری
